Mapa del Radio de Explosión Nuclear: Ve los Efectos de una Bomba a Escala Real
La herramienta Nukes en TrueSize dibuja el alcance estimado de una detonación nuclear como anillos en el mapa, para que puedas ver hasta dónde se extendería cada efecto sobre un lugar que conoces. Incluye 29 configuraciones preestablecidas de armas, desde la pequeña Davy Crockett hasta la Tsar Bomba de 50 megatones, y un rendimiento personalizado de 0.001 a 100,000 kilotones. Es una herramienta educativa basada en métodos de efectos publicados por el gobierno.

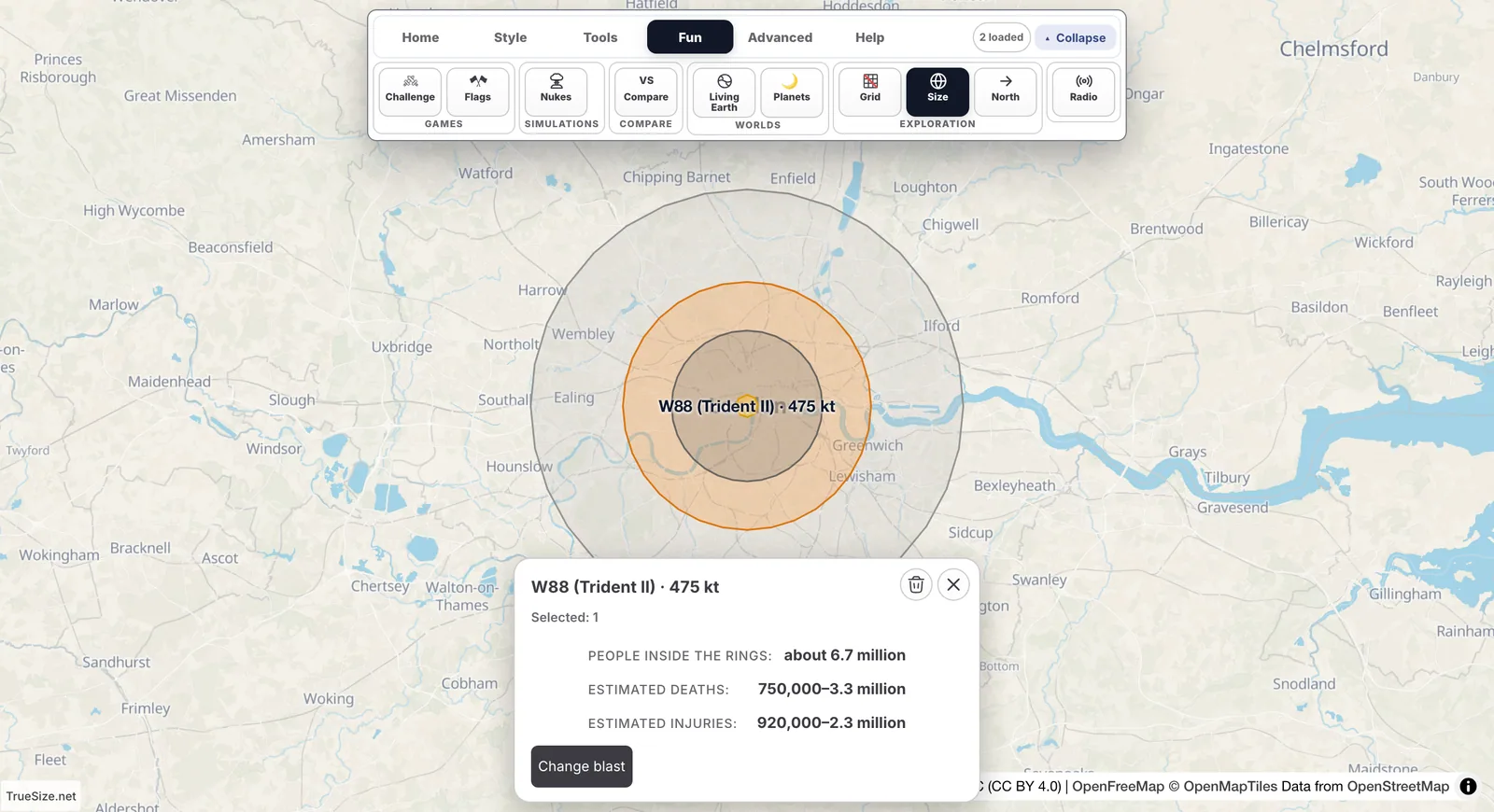

Anillos de explosión, térmicos y de radiación para una detonación, dibujados a escala real.
Cómo mostrar una explosión en el mapa
- Abre la pestaña Diversión de la barra de herramientas y haz clic en Nukes.
- Elige el tipo de Explosión: Explosión aérea o Explosión en superficie. Para una explosión en superficie también puedes configurar la Velocidad del viento de la lluvia radiactiva en km/h.
- Selecciona un arma de la lista, o escribe un Rendimiento personalizado, elige kt o Mt, y haz clic en Mostrar en el mapa.
- Haz clic en el mapa donde quieras la detonación. Un banner dice "Haz clic o toca el mapa para colocar" seguido del nombre del arma.
- Aparecerán los anillos. Usa Cambiar explosión para elegir otra arma, Ocultar lluvia radiactiva o Mostrar lluvia radiactiva para alternar la pluma, y Volver a mi lugar para regresar al lugar que seleccionaste.

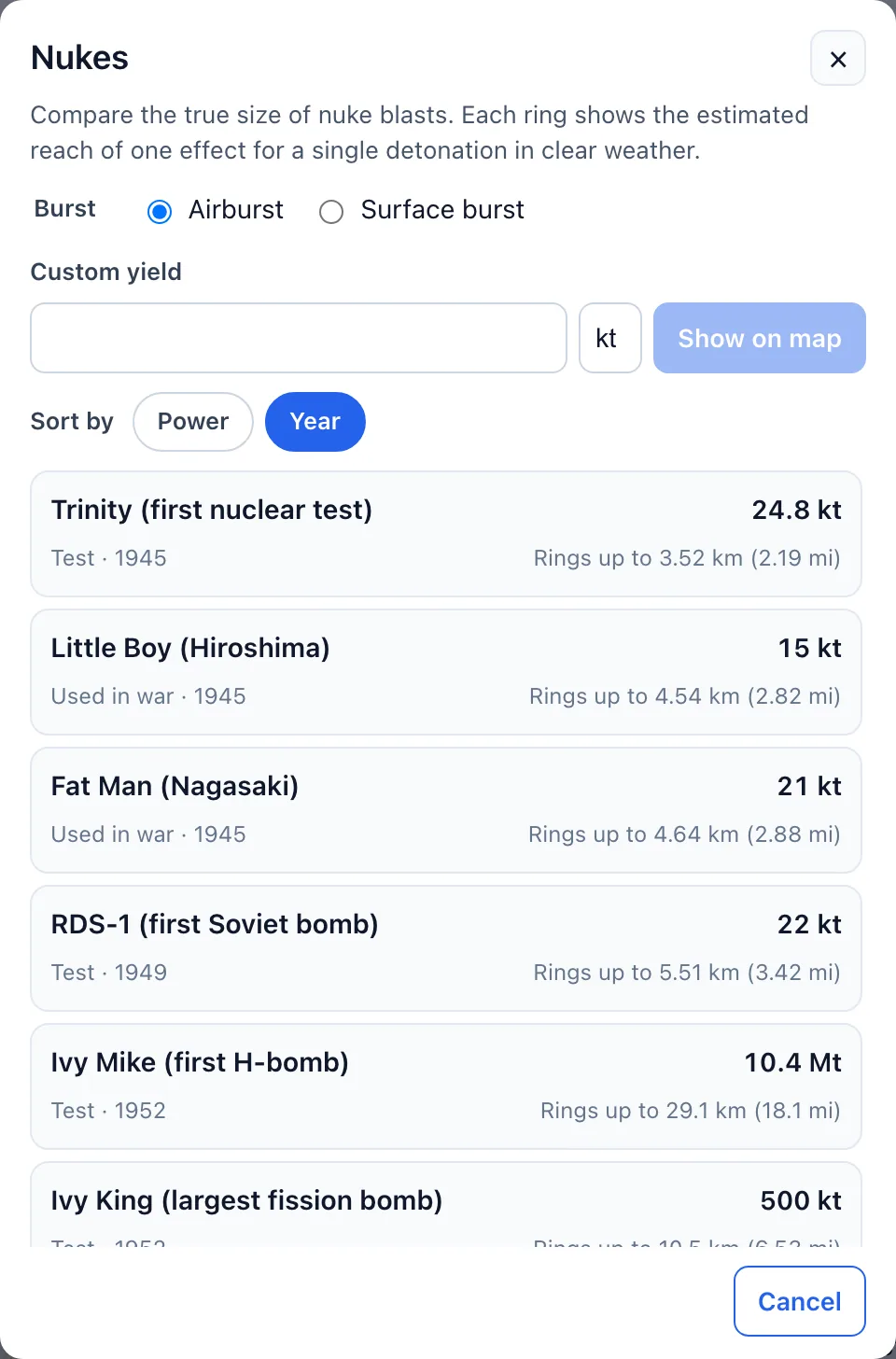

La lista de armas. Ordénala por Potencia o Año.
Qué significan los anillos
Cada anillo muestra el alcance estimado de un efecto para una sola detonación en clima despejado.
| Anillo | Qué muestra |
|---|---|
| Bola de fuego | La bola de fuego en su tamaño máximo; todo lo que está dentro está expuesto a calor extremo |
| Explosión fuerte (20 psi) | Edificios de concreto pesado están severamente dañados o demolidos; pocas personas sobreviven |
| Radiación (500 rem) | Sin tratamiento médico, la mitad o más de las personas expuestas mueren en semanas |
| Colapso de edificios (5 psi) | La mayoría de los edificios residenciales colapsan; las lesiones son universales y las muertes generalizadas |
| Quemaduras de tercer grado | Quemaduras que atraviesan todas las capas de piel expuesta; a menudo fatales sin atención |
| Rotura de ventanas (1 psi) | Las ventanas se rompen; muchas personas resultan heridas por vidrios voladores |
| Pluma de lluvia radiactiva | Tasa de dosis una hora después de la explosión, transportada por el viento (solo explosiones en superficie) |
Los efectos son diferentes para cada rendimiento. En general, los anillos de daño ligero y quemaduras crecen mucho más que la bola de fuego, lo que explica por qué un arma grande afecta un área mucho mayor de lo que la mayoría de las personas espera.
Explosión aérea o en superficie
- Explosión aérea: el arma explota por encima del suelo. Para explosiones aéreas, TrueSize utiliza una altura de explosión elegida para maximizar el anillo de explosión de 5 psi. Esto produce poca lluvia radiactiva local, por lo que no se dibuja una pluma.
- Explosión en superficie: el arma explota a nivel del suelo. Esto añade una pluma de lluvia radiactiva a favor del viento, cuya forma depende de la velocidad del viento que configures (el valor predeterminado es 24 km/h). La dirección del viento se muestra en el mapa como "Viento hacia" un ángulo de la brújula.
Configuraciones preestablecidas notables
| Arma | Rendimiento | Año | Nota |
|---|---|---|---|
| Davy Crockett | 0.02 kt | 1962 | La ojiva más pequeña de EE. UU., ahora retirada |
| Little Boy | 15 kt | 1945 | Usada en guerra en Hiroshima |
| Fat Man | 21 kt | 1945 | Usada en guerra en Nagasaki |
| Trinity | 24.8 kt | 1945 | Primera prueba nuclear |
| W76-1 | 90 kt | 2008 | Ojiva Trident II, en servicio |
| W88 | 475 kt | 1989 | Ojiva Trident II, en servicio |
| B83 | 1,200 kt | 1983 | La bomba más grande de EE. UU. en servicio hoy |
| Ivy Mike | 10,400 kt | 1952 | Primera prueba de bomba de hidrógeno |
| Castle Bravo | 15,000 kt | 1954 | Prueba en el Atolón Bikini |
| Tsar Bomba | 50,000 kt | 1961 | El arma más grande jamás detonada |
| Tsar Bomba, diseño completo | 100,000 kt | 1961 | Nunca construida |
Cada configuración preestablecida está etiquetada como Usada en guerra, Prueba, En servicio, Retirada o Nunca construida. Cuando una prueba real fue subterránea, los anillos muestran el mismo rendimiento sobre el suelo, y el cuadro de diálogo lo indica. La lista completa también incluye ojivas y pruebas de varios países; cada entrada cita sus fuentes.
Comparar dos armas
Abre Nukes nuevamente, elige otra arma y haz clic en el mapa: ambas explosiones permanecerán en el mapa, para que las veas a la misma escala. La comparación entre el arma más pequeña usada en guerra y la prueba más grande realizada está en la página Tsar Bomba vs Little Boy.

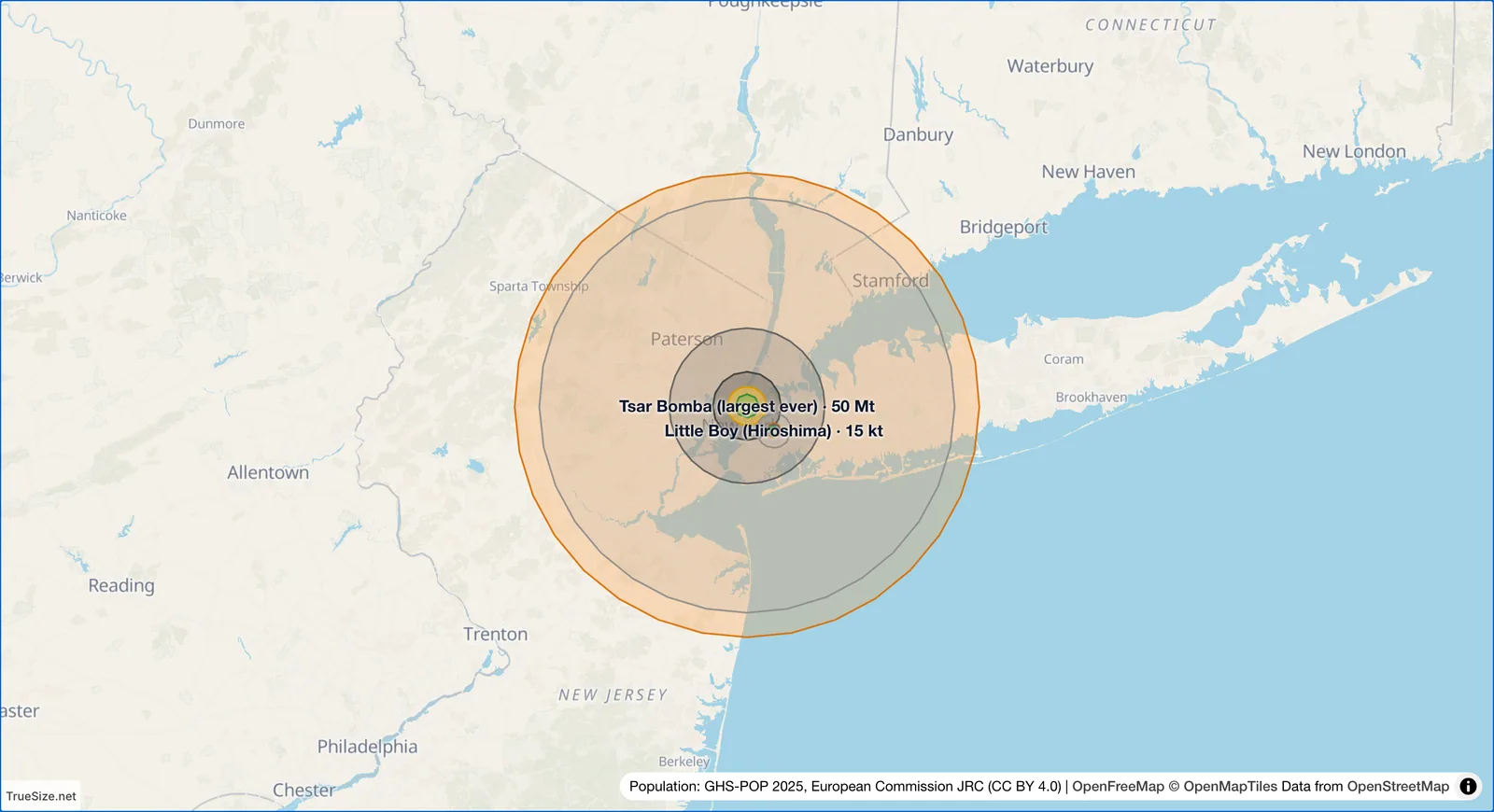

Tsar Bomba (50 Mt) y Little Boy (15 kt) a la misma escala.
La estimación de víctimas
TrueSize también muestra Personas viviendo dentro de los anillos y una sección de Estimación de víctimas con un rango de muertes y lesiones. La estimación combina dos métodos publicados y reporta ambos como un rango:
- Solo explosión: porcentajes de personas muertas y heridas en cada zona de sobrepresión, según la Oficina de Evaluación Tecnológica de los EE. UU., The Effects of Nuclear War (1979).
- Incluyendo incendios masivos: las mismas reglas de explosión fuera de una zona de incendio, pero todos dentro de la zona de incendio cuentan como una fatalidad, siguiendo el análisis de T. A. Postol de 1986 sobre tormentas de fuego.
El número de personas dentro de cada anillo proviene de la cuadrícula de población GHS-POP 2025 del Centro Común de Investigación de la Comisión Europea.
Esta es una estimación, no una predicción. Los modelos omiten la radiación, muertes posteriores, refugios, tiempo de advertencia y la hora del día, por lo que las cifras reales podrían ser menores o mayores. TrueSize las muestra solo para dar una idea de la magnitud.
Fuentes y método
Las distancias de los anillos utilizan los métodos públicos del gobierno de los EE. UU. en Glasstone y Dolan, The Effects of Nuclear Weapons (1977), y Fletcher y otros (1963), con escalas de radiación basadas en informes de investigación de defensa civil de los EE. UU. El cuadro de diálogo enumera las fuentes de los efectos bajo Fuentes, y cada entrada de arma enlaza a referencias como artículos de Wikipedia sobre el arma o prueba.
Ejemplos para probar
- Carga Little Boy en tu propia ciudad para ver la escala de 1945.
- Compara Castle Bravo con Ivy Mike, dos pruebas tempranas de bombas de hidrógeno.
- Prueba Rendimiento personalizado a 100 kt para ver el tamaño de una ojiva estratégica moderna.
- Lee la comparación entre Tsar Bomba y Little Boy.
Dónde funciona
La herramienta Nukes funciona en la web y en la aplicación móvil de TrueSize. No está disponible mientras se muestra un planeta.
